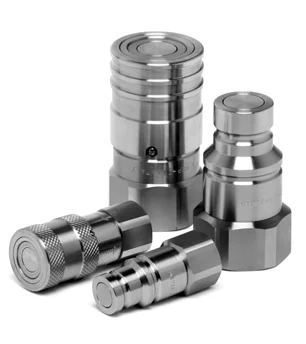

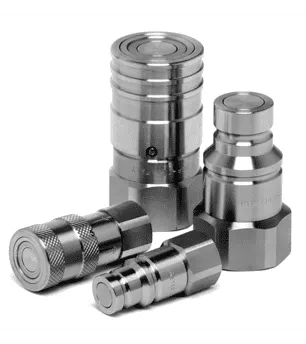

Description
ISO 16028 Interchange
Features
- Size range: 1/4” thru 2”
- Port options: NPT, SAE, BSP
- Interchanges with ISO 16028
- Working pressure: 15-35 MPa/2175-5075 psi range
- Minimal pressure drop design
- Minimal air inclusion during connection
- Non-spill design eliminates leaks and contamination
Applications
- Highly corrosive environments or transmission of corrosive fluids
- Ideal for offshore, marine, industrial equipment, chemical, pharmaceutical and food processing

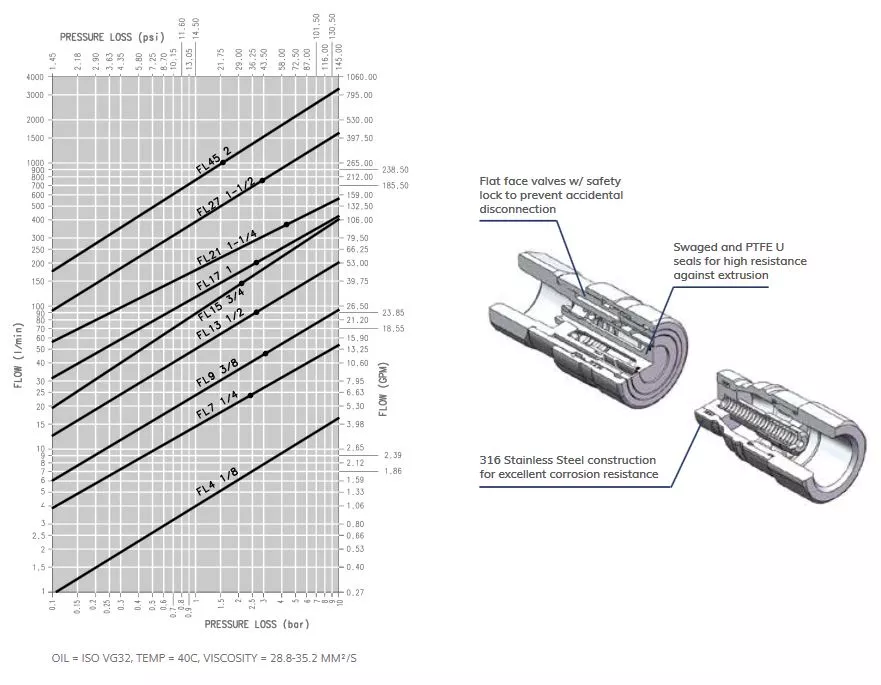

Pressure Drop
Performance
MAX OPERATING PRESSURE | BURST PRESSURE | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
COUPLED | COUPLED | MALE | FEMALE | SPILLAGE* | |||||||
DESCRIPTION | SIZE | ISO SIZE | MPa | psi | MPa | psi | MPa | psi | MPa | psi | ml |
FL4 | 1/8 | – | 35 | 5075 | 140 | 20300 | 140 | 20300 | 120 | 17400 | 0.005 |
FL7 | 1/4 | 6.3 | 35 | 5075 | 140 | 20300 | 120 | 17400 | 48 | 6960 | 0.006 |
FL9 | 3/8 | 10.0 | 35 | 5075 | 140 | 20300 | 120 | 17400 | 60 | 8700 | 0.012 |
FL13 | 1/2 | 12.5 | 35 | 5075 | 120 | 17400 | 110 | 15950 | 60 | 8700 | 0.020 |
FL15 | 5/8 | 16.0 | 35 | 5075 | 120 | 17400 | 100 | 14500 | 48 | 6960 | 0.026 |
FL17 | 3/4 | 19.0 | 33 | 4785 | 100 | 14500 | 80 | 11600 | 48 | 6960 | 0.032 |
FL21 | 1 | 25.0 | 28 | 4060 | 90 | 13050 | 80 | 11600 | 48 | 6960 | 0.035 |
FL27 | 1 1/2 | – | 23 | 3335 | 80 | 11600 | 70 | 10150 | 32 | 4640 | 0.050 |
FL45 | 2 | – | 15 | 2175 | 60 | 8700 | 60 | 8700 | 28 | 4060 | 0.100 |

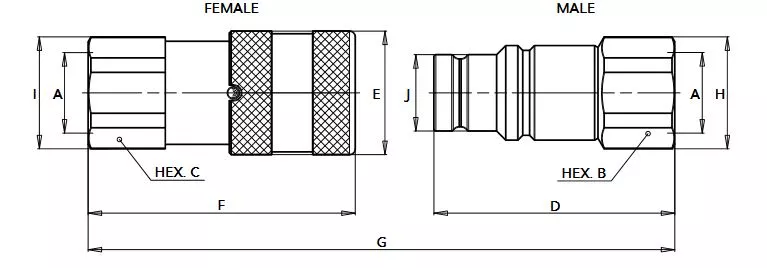

Size Diagram
WEIGHT | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DESC. | BODY SIZE | A | UNIT | B | C | D | E | F | G | H | I | J | UNIT | MALE | FEMALE |
FL4 1/8 | 1/8 | 1/8 | mm | 17.0 | 19.0 | 36.3 | 20.0 | 40.0 | 68.4 | 18.5 | 20.5 | 11.6 | kg | 0.037 | 0.074 |
inch | 0.67 | 0.75 | 1.43 | 0.79 | 1.57 | 2.69 | 0.73 | 0.81 | 0.46 | lb | 0.08 | 0.16 | |||
FL7 1/4 | 1/4 | 1/4 | mm | 22.0 | 22.0 | 49.4 | 28.0 | 48.3 | 86.7 | 23.8 | 23.8 | 16.1 | kg | 0.098 | 0.142 |
inch | 0.87 | 0.87 | 1.94 | 1.10 | 1.90 | 3.41 | 0.94 | 0.94 | 0.63 | lb | 0.22 | 0.31 | |||
FL9 3/8 | 3/8 | 3/8 | mm | 24.0 | 27.0 | 59.9 | 32.0 | 64.2 | 108.6 | 26.0 | 29.0 | 19.7 | kg | 0.124 | 0.245 |
inch | 0.94 | 1.06 | 2.36 | 1.26 | 2.53 | 4.28 | 1.02 | 1.14 | 0.78 | lb | 0.27 | 0.54 | |||
FL9 1/2 | 3/8 | 1/2 | mm | 27.0 | 27.0 | 62.4 | 32.0 | 69.2 | 116.1 | 29.0 | 29.0 | 19.7 | kg | 0.120 | 0.242 |
inch | 1.06 | 1.06 | 2.46 | 1.26 | 2.72 | 4.57 | 1.14 | 1.14 | 0.78 | lb | 0.26 | 0.53 | |||
FL13 1/2 | 1/2 | 1/2 | mm | 32.0 | 32.0 | 70.5 | 38.0 | 73.8 | 127.0 | 33.8 | 33.8 | 24.5 | kg | 0.259 | 0.378 |
inch | 1.26 | 1.26 | 2.78 | 1.50 | 2.91 | 5.00 | 1.33 | 1.33 | 0.96 | lb | 0.57 | 0.83 | |||
FL13 3/4 | 1/2 | 3/4 | mm | 36.0 | 36.0 | 70.5 | 38.0 | 80.8 | 134.0 | 38.5 | 38.5 | 24.5 | kg | 0.255 | 0.375 |
inch | 1.42 | 1.42 | 2.78 | 1.50 | 3.18 | 5.28 | 1.52 | 1.52 | 0.96 | lb | 0.56 | 0.83 | |||
FL15 3/4 | 5/8 | 3/4 | mm | 36.0 | 36.0 | 70.5 | 42.0 | 80.9 | 133.8 | 38.5 | 38.5 | 27.0 | kg | 0.282 | 0.492 |
inch | 1.42 | 1.42 | 2.78 | 1.65 | 3.19 | 5.27 | 1.52 | 1.52 | 1.06 | lb | 0.62 | 1.08 | |||
FL17 1 | 3/4 | 1 | mm | 46.0 | 46.0 | 82.2 | 48.0 | 92.9 | 153.3 | 49.5 | 49.5 | 30.0 | kg | 0.432 | 0.795 |
inch | 1.81 | 1.81 | 3.24 | 1.89 | 3.66 | 6.04 | 1.95 | 1.95 | 1.18 | lb | 0.95 | 1.75 | |||
FL21 1 1/4 | 1 | 1 1/4 | mm | 55.0 | 55.0 | 90.0 | 55.0 | 106.2 | 173.0 | 59.8 | 59.8 | 36.0 | kg | 0.672 | 1.226 |
inch | 2.17 | 2.17 | 3.54 | 2.17 | 4.18 | 6.81 | 2.35 | 2.35 | 1.42 | lb | 1.48 | 2.70 | |||
FL27 1 1/2 | 1 1/2 | 1 1/2 | mm | 70.0 | 65.0 | 111.0 | 80.0 | 132.4 | 214.8 | 76.0 | 72.0 | 57.0 | kg | 1.890 | 2.908 |
inch | 2.76 | 2.56 | 4.37 | 3.15 | 5.21 | 8.46 | 2.99 | 2.83 | 2.24 | lb | 4.17 | 6.41 | |||
FL45 2 | 2 | 2 | mm | 75.0 | 80.0 | 123.8 | 100.0 | 156.6 | 241.5 | 83.5 | 88.5 | 73.0 | kg | 2.290 | 5.230 |
inch | 2.95 | 3.15 | 4.87 | 3.94 | 6.17 | 9.51 | 3.29 | 3.48 | 2.87 | lb | 5.05 | 11.53 |
FL Series Accessories Coupler Dust Cap | Nipple Dust Cap
PART | BODY SIZE | PORT SIZE | THREAD TYPE | ORDER CODE | PART DESCRIPTION |
---|---|---|---|---|---|
FL NPT THREAD | |||||
COUPLER | 1/8 | 1/8 | NPT | 802401118 | F. FL4 1/8 NPT |
NIPPLE | 1/8 | 1/8 | NPT | 802401119 | M. FL4 1/8 NPT |
COUPLER | 1/4 | 1/4 | NPT | 802401100 | F. FL7 1/4 NPT |
NIPPLE | 1/4 | 1/4 | NPT | 802401101 | M. FL7 1/4 NPT |
COUPLER | 3/8 | 3/8 | NPT | 802401102 | F. FL9 3/8 NPT |
NIPPLE | 3/8 | 3/8 | NPT | 802401103 | M. FL9 3/8 NPT |
COUPLER | 3/8 | 1/2 | NPT | 802401104 | F. FL9 1/2 NPT |
NIPPLE | 3/8 | 1/2 | NPT | 802401105 | M. FL9 1/2 NPT |
COUPLER | 1/2 | 1/2 | NPT | 802401106 | F. FL13 1/2 NPT |
NIPPLE | 1/2 | 1/2 | NPT | 802401107 | M. FL13 1/2 NPT |
COUPLER | 1/2 | 3/4 | NPT | 802401108 | F. FL13 3/4 NPT |
NIPPLE | 1/2 | 3/4 | NPT | 802401109 | M. FL13 3/4 NPT |
COUPLER | 5/8 | 3/4 | NPT | 802401110 | F. FL15 3/4 NPT |
NIPPLE | 5/8 | 3/4 | NPT | 802401111 | M. FL15 3/4 NPT |
COUPLER | 3/4 | 1 | NPT | 802401112 | F. FL17 1 NPT |
NIPPLE | 3/4 | 1 | NPT | 802401113 | M. FL17 1 NPT |
COUPLER | 1 | 1 1/4 | NPT | 802401114 | F. FL21 1 1/4 NPT |
NIPPLE | 1 | 1 1/4 | NPT | 802401115 | M. FL21 1 1/4 NPT |
COUPLER | 1 1/2 | 1 1/2 | NPT | 802401116 | F. FL27 1 1/2 NPT |
NIPPLE | 1 1/2 | 1 1/2 | NPT | 802401117 | M. FL27 1 1/2 NPT |
COUPLER | 2 | 2 | NPT | 802401120 | F. FL45 2 NPT |
NIPPLE | 2 | 2 | NPT | 802401121 | M. FL45 2 NPT |
FL SAE THREAD | |||||
COUPLER | 1/8 | 3/16 | SAE | 802404100 | F. FL4 3/16 SAE |
NIPPLE | 1/8 | 3/16 | SAE | 802404101 | M. FL4 3/16 SAE |
COUPLER | 1/4 | 3/8 | SAE | 802404102 | F. FL7 3/8 SAE |
NIPPLE | 1/4 | 3/8 | SAE | 802404103 | M. FL7 3/8 SAE |
COUPLER | 3/8 | 1/2 | SAE | 802404104 | F. FL9 1/2 SAE |
NIPPLE | 3/8 | 1/2 | SAE | 802404105 | M. FL9 1/2 SAE |
COUPLER | 3/8 | 5/8 | SAE | 802404106 | F. FL9 5/8 SAE |
NIPPLE | 3/8 | 5/8 | SAE | 802404107 | M. FL9 5/8 SAE |
COUPLER | 1/2 | 5/8 | SAE | 802404108 | F. FL13 5/8 SAE |
NIPPLE | 1/2 | 5/8 | SAE | 802404109 | M. FL13 5/8 SAE |
COUPLER | 1/2 | 1/2 | SAE | 802404110 | F. FL13 1/2 SAE |
NIPPLE | 1/2 | 1/2 | SAE | 802404111 | M. FL13 1/2 SAE |
COUPLER | 1/2 | 3/4 | SAE | 802404112 | F. FL13 3/4 SAE |
NIPPLE | 1/2 | 3/4 | SAE | 802404113 | M. FL13 3/4 SAE |
COUPLER | 5/8 | 3/4 | SAE | 802404114 | F. FL15 3/4 SAE |
NIPPLE | 5/8 | 3/4 | SAE | 802404115 | M. FL15 3/4 SAE |
COUPLER | 3/4 | 1 | SAE | 802404116 | F. FL17 1 SAE |
NIPPLE | 3/4 | 1 | SAE | 802404117 | M. FL17 1 SAE |
COUPLER | 1 | 1 1/4 | SAE | 802404118 | F. FL21 1 1/4 SAE |
NIPPLE | 1 | 1 1/4 | SAE | 802404119 | M. FL21 1 1/4 SAE |
COUPLER | 1 1/2 | 1 1/2 | SAE | 802404120 | F. FL27 1 1/2 SAE |
NIPPLE | 1 1/2 | 1 1/2 | SAE | 802404121 | M. FL27 1 1/2 SAE |
COUPLER | 2 | 2 | SAE | 802404122 | F. FL45 2 SAE |
NIPPLE | 2 | 2 | SAE | 802404123 | M. FL45 2 SAE |
